Material: Mild Steel, SS304, SS316 Stainless Steel
Type: PN10, PN16, PN20, PN40
Standart, Non Standart


Material: Mild Steel, SS304, SS316 Stainless Steel
Type: PN10, PN16, PN20, PN40
Standart, Non Standart

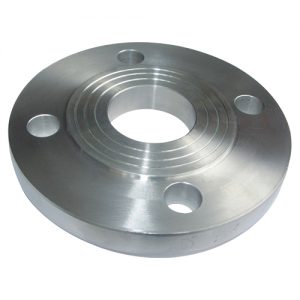

PT Karindo Abadi Makmur menyediakan Flange PN berkualitas untuk berbagai kebutuhan instalasi perpipaan dan proyek industri. Flange PN tersedia untuk memenuhi kebutuhan sistem perpipaan dengan spesifikasi tekanan nominal (PN) yang dapat disesuaikan dengan kebutuhan aplikasi Anda.
Untuk mendapatkan informasi lengkap mengenai Flange PN, termasuk harga, stok, material, ukuran, connection, dan spesifikasi yang tersedia, hubungi marketing PT Karindo Abadi Makmur melalui WhatsApp atau Email. Dapatkan penawaran harga terbaik sesuai kebutuhan produk dan proyek Anda.
| DIN 2501 PN 40 RF | ||||||||
| Size | Flange | Drilling | Weight | |||||
| mm | inch | D | A | T | K | Bolt No. | H | Kg/PC |
| DN 15 | 1/2″ | 95 | 22,2 | 16 | 65 | 4 | 14 | 0,69 |
| DN 20 | 3/4″ | 105 | 27,6 | 18 | 75 | 4 | 14 | 0,97 |
| DN 25 | 1″ | 115 | 34,4 | 18 | 85 | 4 | 14 | 1,16 |
| DN 32 | 1-1/4″ | 140 | 43,1 | 18 | 100 | 4 | 18 | 1,68 |
| DN 40 | 1-1/2″ | 150 | 49,0 | 18 | 110 | 4 | 18 | 1,85 |
| DN 50 | 2″ | 165 | 61,1 | 20 | 125 | 4 | 18 | 2,46 |
| DN 65 | 2-1/2″ | 185 | 77,1 | 22 | 145 | 8 | 18 | 3,19 |
| DN 80 | 3″ | 200 | 90,3 | 24 | 160 | 8 | 18 | 4,01 |
| DN 100 | 4″ | 235 | 115,9 | 24 | 190 | 8 | 22 | 5,18 |
| DN 125 | 5″ | 270 | 141,6 | 26 | 220 | 8 | 26 | 7,05 |
| DN 150 | 6″ | 300 | 170,5 | 28 | 250 | 8 | 26 | 8,95 |
| DN 200 | 8″ | 375 | 221,8 | 34 | 320 | 12 | 30 | 16,09 |
| DN 250 | 10″ | 450 | 276,2 | 38 | 385 | 12 | 33 | 25,35 |
| DN 300 | 12″ | 515 | 327,6 | 42 | 450 | 16 | 33 | 34,60 |
| DN 350 | 14″ | 580 | 359,7 | 46 | 510 | 16 | 36 | 50,66 |
| DN 400 | 16″ | 660 | 411,0 | 50 | 585 | 16 | 39 | 72,03 |
| DN 500 | 20″ | 755 | 513,6 | 56 | 670 | 20 | 42 | 90,20 |
| DIN 2501 PN 16 RF | ||||||||
| Size | Flange | Drilling | Weight | |||||
| mm | inch | D | A | T | K | Bolt No. | H | Kg/PC |
| DN 15 | 1/2″ | 95 | 22,2 | 14 | 65 | 4 | 14 | 0,60 |
| DN 20 | 3/4″ | 105 | 27,6 | 16 | 75 | 4 | 14 | 0,86 |
| DN 25 | 1″ | 115 | 34,4 | 16 | 85 | 4 | 14 | 1,02 |
| DN 32 | 1-1/4″ | 140 | 43,1 | 16 | 100 | 4 | 18 | 1,48 |
| DN 40 | 1-1/2″ | 150 | 49,0 | 16 | 110 | 4 | 18 | 1,61 |
| DN 50 | 2″ | 165 | 61,1 | 18 | 125 | 4 | 18 | 2,19 |
| DN 65 | 2-1/2″ | 185 | 77,1 | 18 | 145 | 4 | 18 | 2,68 |
| DN 80 | 3″ | 200 | 90,3 | 20 | 160 | 8 | 18 | 3,29 |
| DN 100 | 4″ | 220 | 115,9 | 20 | 180 | 8 | 18 | 3,63 |
| DN 125 | 5″ | 250 | 141,6 | 22 | 210 | 8 | 18 | 4,98 |
| DN 150 | 6″ | 285 | 170,5 | 22 | 240 | 8 | 23 | 5,94 |
| DN 200 | 8″ | 340 | 221,8 | 24 | 295 | 12 | 23 | 8,24 |
| DN 250 | 10″ | 405 | 276,2 | 26 | 355 | 12 | 27 | 11,75 |
| DN 300 | 12″ | 460 | 327,6 | 28 | 410 | 12 | 27 | 15,10 |
| DN 350 | 14″ | 520 | 359,7 | 30 | 470 | 16 | 27 | 22,40 |
| DN 400 | 16″ | 580 | 411,0 | 32 | 525 | 16 | 30 | 28,34 |
| DN 450 | 18″ | 640 | 462,3 | 32 | 585 | 20 | 30 | 33,03 |
| DN 500 | 20″ | 715 | 513,6 | 34 | 650 | 20 | 33 | 44,66 |
| DN 600 | 24″ | 840 | 615 | 36 | 770 | 20 | 36 | 62,51 |
