Material: Carbon Steel A105, SS304L, SS316L Stainless Steel
Seamless, Welded
Schedule: SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS


Material: Carbon Steel A105, SS304L, SS316L Stainless Steel
Seamless, Welded
Schedule: SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS

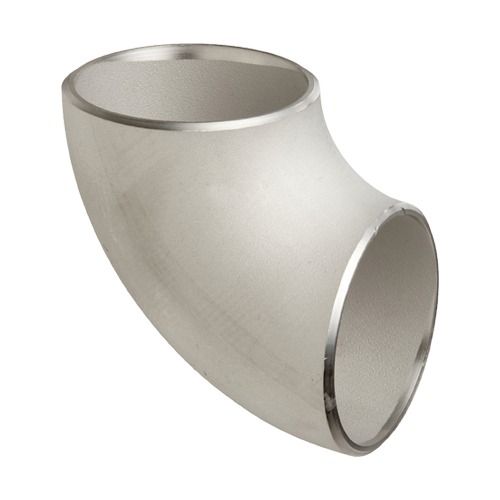

PT Karindo Abadi Makmur menyediakan produk Elbow 90 SR dengan harga kompetitif dan kualitas terpercaya untuk berbagai kebutuhan instalasi perpipaan. Elbow 90 SR digunakan sebagai sambungan pipa untuk mengubah arah jalur perpipaan sebesar 90 derajat dengan radius pendek.
Tersedia berbagai pilihan material dan schedule yang dapat disesuaikan dengan kebutuhan proyek dan spesifikasi perpipaan Anda. Untuk mendapatkan informasi terbaru mengenai harga, stok, material, schedule, serta spesifikasi Elbow 90 SR, silakan hubungi marketing PT Karindo Abadi Makmur melalui WhatsApp atau Email.
| Nominal | Outside O.D |
Wall Thickness | A | B | P | K | Weight | |||
|---|---|---|---|---|---|---|---|---|---|---|
| SPP | S40 | S80 | SPP | S40 | ||||||
| 1/2″ | 21,7 | 2,8 | 2,8 | 3,7 | 38,1 | 15,8 | 76,2 | 49,0 | 0,078 | 0,078 |
| 3/4″ | 27,2 | 2,8 | 2,9 | 3,9 | 38,1 | 15,8 | 76,2 | 51,7 | 0,101 | 0,104 |
| 1″ | 34,0 | 3,2 | 3,4 | 4,5 | 38,1 | 15,8 | 76,2 | 55,1 | 0,145 | 0,153 |
| 1-1/4″ | 42,7 | 3,5 | 3,6 | 4,9 | 47,6 | 19,7 | 95,2 | 69,0 | 0,253 | 0,259 |
| 1-1/2″ | 48,6 | 3,5 | 3,7 | 5,1 | 57,2 | 23,7 | 114,4 | 81,5 | 0,349 | 0,368 |
| 2″ | 60,5 | 3,8 | 3,9 | 5,5 | 76,2 | 31,6 | 152,4 | 106,5 | 0,635 | 0,651 |
| 2-1/2″ | 76,3 | 4,2 | 5,2 | 7,0 | 95,3 | 39,5 | 190,6 | 133,5 | 1,12 | 1,36 |
| 3″ | 89,1 | 4,2 | 5,5 | 7,6 | 114,3 | 47,3 | 228,6 | 158,9 | 1,58 | 2,03 |
| 3-1/2″ | 101,6 | 4,2 | 5,7 | 8,1 | 133,4 | 55,3 | 266,8 | 184,2 | 2,11 | 2,82 |
| 4″ | 114,3 | 4,5 | 6,0 | 8,6 | 152,4 | 63,1 | 304,8 | 209,6 | 2,91 | 3,83 |
| 5″ | 139,8 | 4,5 | 6,6 | 9,5 | 190,5 | 78,9 | 381,0 | 260,4 | 4,49 | 6,48 |
| 6″ | 165,2 | 5,0 | 7,1 | 11,0 | 228,6 | 94,7 | 457,2 | 311,2 | 7,09 | 9,93 |
| 8″ | 216,3 | 5,8 | 8,2 | 12,7 | 304,8 | 126,3 | 609,6 | 413,0 | 14,4 | 20,1 |
| 10″ | 267,4 | 6,6 | 9,3 | 15,1 | 381,0 | 157,8 | 762,0 | 514,7 | 25,4 | 35,4 |
| 12″ | 318,5 | 6,9 | 10,3 | 17,4 | 457,2 | 189,4 | 914,4 | 616,5 | 38,0 | 56,2 |
| 14″ | 355,6 | 7,9 | 11,1 | 19,0 | 533,4 | 220,9 | 1066,8 | 711,2 | 56,7 | 73,9 |
| 16″ | 406,4 | 7,9 | 12,7 | 21,4 | 609,6 | 252,5 | 1219,2 | 812,8 | 74,3 | 118,0 |
| 18″ | 457,2 | 7,9 | 14,3 | 23,8 | 685,8 | 284,4 | 1371,6 | 914,4 | 94,2 | 168,0 |
| 20″ | 508,0 | 7,9 | 15,1 | 26,2 | 762,0 | 315,6 | 1524,0 | 1016,0 | 116,0 | 219,0 |
